HIWIN上银 R12-10B1-FSW-310-380-0.008 上银滚珠丝杠配件
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母插管型FSW
- 类型:
- 属性: HIWIN上银 R12-10B1-FSW-310-380-0.008 上银滚珠丝杠配件，-HIWIN上银 R12-10B1-FSW-310-380-0.008 上银滚珠丝杠配件-HIWIN上银 R12-10B1-FSW-310-380-0.008 上银精密滚珠丝杠 上银滚珠丝杠是一种常用的机械传动元件，其规格参数对于机械设备的运行效果起着至关重要的作用。银滚珠丝杠的规格参数通常包括直径、螺距、传动效率等方面。其中，直径是指银滚珠丝杆的直径大小，一般常见的直径有6、8、10、12等多种尺寸可供选择。螺距是指银滚珠丝杆上的螺旋线与轴线之间的距离，螺距越大，银滚珠丝杆的传动效果-HIWIN上银 R12-10B1-FSW-310-380-0.008 上银滚珠丝杠配件--HIWIN上银 R12-10B1-FSW-310-380-0.008 上银滚珠丝杠配件-

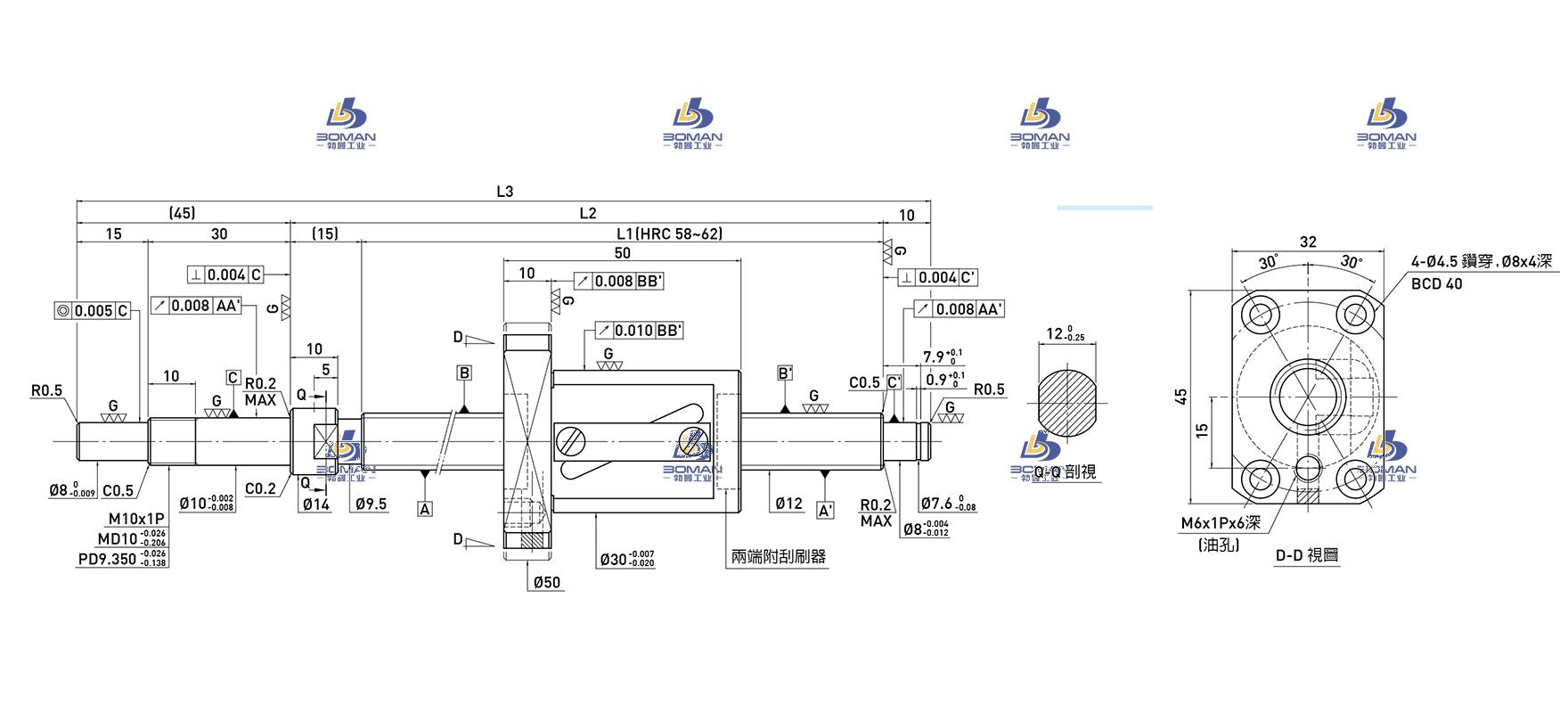

HIWIN上银 R12-10B1-FSW-310-380-0.008 上银滚珠丝杠配件 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 12 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | 9.792 |
|
| 滚珠节圆直径 | 12.25 |
|
| 钢球直径 | 2.381 |
|
| 精度等级 | 3 |
|
| 螺母直径 | 30 |
|
| 法兰直径 | 50 |
|
| 螺母长度 | 50 |
|
| 螺母安装 | PCD | 40 |
| 额定动负载 | CaN | 241-382 |
| 额定静负载 | C0aN | 319-637 |
| 有效圈数 | 2.5x1 |
|
| 轴向间隙 | 0-0.005 MAX |
|
| 最大行程 | 250 |
|
| 丝杠全长 | 380 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 单位重量 | kg |
HIWIN上银 R12-10B1-FSW-310-380-0.008 上银滚珠丝杠配件此型号部分数据来源于NSK LAH25GLZ 直线导轨nsk滑块
